تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | ± 15kV ESD RS-232 جهاز استقبال,1 ميجابايت في الثانية (RS-232 Transceiver),3V-5.5V RS-232 جهاز الاستقبال,1Mbps RS-232 Transceiver,3V-5.5V RS-232 Transceiver |
||

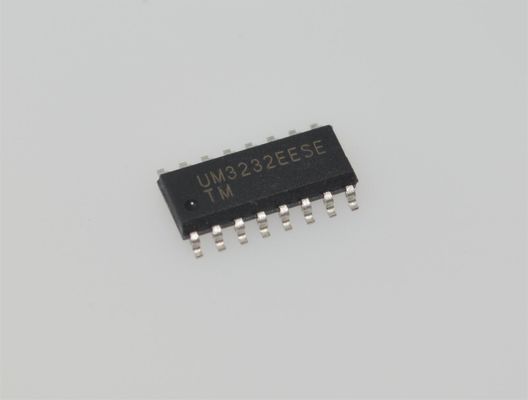

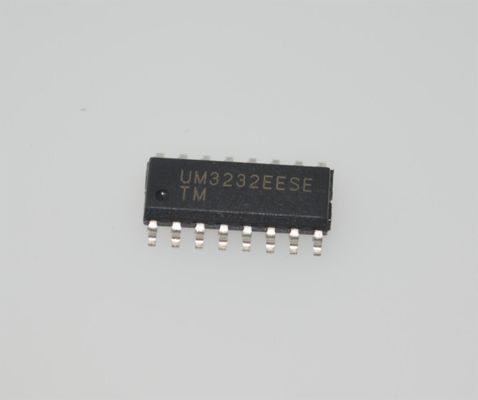

UM3232EESE
و andnbsp;
الميزات
و andnbsp;يفي بمعايير EIA/TIA-232-F الحقيقية من مصدر طاقة +3.0 فولت إلى +5.5 فولت
و andnbsp;يفي بمستويات EIA/TIA-562 البالغة andplusmn;3.7 فولت بجهد إمداد منخفض يصل إلى 2.7 فولت
و andnbsp;مواصفات ESD المحسنة:
و andnbsp; و andnbsp; و plusmn;15kV وضع جسم الإنسان
و andnbsp; و andnbsp; و plusmn;15kV وضع تفريغ الهواء IEC61000-4-2
و andnbsp; و andnbsp; و plusmn;8kV وضع تفريغ التلامس IEC61000-4-2
و andnbsp;1andmu;A إيقاف تشغيل منخفض الطاقة (UM3221E/UM3222E)
و andnbsp;250 كيلوبت في الثانية كحد أدنى لمعدل الإرسال
و andnbsp;معدل دوران أقصى مضمون 30 فولت/andmu;s
و andnbsp;أداء الإغلاق يتجاوز 200 مللي أمبير
و andnbsp;التبديل السريع والآمن من الأعطال
و andnbsp;منطق الإدخال/الإخراج متوافق مع منطق 1.8 فولت @ VCC=3.3V
و andnbsp;
التطبيقات
معدات التشغيل الآلي الصناعي
المعدات التي تعمل بالبطارية
المعدات المحمولة
محطات نقاط البيع
و andnbsp;
الوصف
سلسلة UM3221E/UM3222E/UM3232E هي أجهزة إرسال واستقبال RS-232 تعمل بجهد 3.3 فولت ومخصصة للتطبيقات المحمولة أو المحمولة باليد. يحتوي UM3221E على برنامج تشغيل واحد/جهاز استقبال واحد بينما يحتوي UM3222E/UM3232E على برنامج تشغيلين/جهازي استقبال. يتميز الجهاز باستهلاك منخفض للطاقة، وقدرة عالية على معدل البيانات، وحماية محسنة من التفريغ الكهروستاتيكي. تصنيف ESD لجميع مخرجات جهاز الإرسال ومدخلات جهاز الاستقبال هو andplusmn;15kV لكل من وضع جسم الإنسان وطرق تفريغ الهواء IEC61000-4-2، وأكثر من andplusmn;8kV لطرق تفريغ التلامس IEC61000-4-2. تتم حماية دبابيس الإدخال/الإخراج المنطقية حتى andplusmn;2kV لوضع جسم الإنسان.
تضمن المساحة الصغيرة، والحزمة ذات الملف الشخصي المنخفض، واستخدام مكثفات صغيرة 0.1andmu;F توفير مساحة اللوحة أيضًا. يتم ضمان معدلات البيانات التي تزيد عن 250 كيلوبت في الثانية في أسوأ ظروف التحميل. تتوافق هذه العائلة تمامًا مع أنظمة 3.3 فولت فقط، وأنظمة 1.8 فولت و 3.3 فولت المختلطة، وأنظمة 3.3 فولت و 5.0 فولت المختلطة، وأنظمة 5.0 فولت فقط.
يحتوي UM3221E/UM3222E على وضع إيقاف تشغيل منخفض الطاقة حيث يتم تعطيل مخرجات برنامج التشغيل ومضخات الشحن الخاصة بالأجهزة. أثناء الإيقاف، ينخفض تيار الإمداد إلى أقل من 1andmu;A مما يقلل من استهلاك الطاقة في الأنظمة المحمولة التي تعمل بالبطارية أو أنظمة استهلاك الطاقة المنخفضة الأخرى. تظل أجهزة الاستقبال UM3221E/UM3222E نشطة في وضع الإيقاف، مما يسمح بمراقبة الإشارات الخارجية.
يتوافق UM3221E/UM3222E و UM3232E مع الدبوس والحزمة والوظائف مع معيار الصناعة MAX242 و MAX 232 على التوالي.
و andnbsp;
معلومات
|
الفئة
|
الدوائر المتكاملة (ICs)
الواجهة
برامج التشغيل، وأجهزة الاستقبال، وأجهزة الإرسال والاستقبال
|
و andnbsp;
|
|
الشركة المصنعة
|
شركة Union Semiconductor International Limited
|
و andnbsp;
|
|
السلسلة
|
UM3232E
|
و andnbsp;
|
|
التعبئة والتغليف
|
شريط و أمبير؛ بكرة (TR)
|
و andnbsp;
|
|
حالة الجزء
|
نشط
|
و andnbsp;
|
|
النوع
|
جهاز إرسال واستقبال
|
و andnbsp;
|
|
البروتوكول
|
RS232
|
و andnbsp;
|
|
عدد برامج التشغيل/أجهزة الاستقبال
|
2/2
|
و andnbsp;
|
|
دوبلكس
|
كامل
|
و andnbsp;
|
|
تخلف جهاز الاستقبال
|
200 مللي فولت
|
و andnbsp;
|
|
معدل البيانات
|
250 كيلوبت في الثانية
|
و andnbsp;
|
|
الجهد - الإمداد
|
3 فولت ~ 5.5 فولت
|
و andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية (TA)
|
و andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
و andnbsp;
|
|

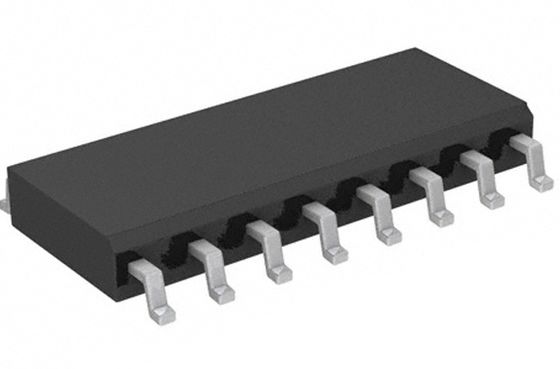

الحزمة / العلبة
|
16-SOIC (0.154andquot;، عرض 3.90 مم)
|
و andnbsp;
|
|
حزمة جهاز المورد
|
16-SOP
|
و andnbsp;
الرسم
