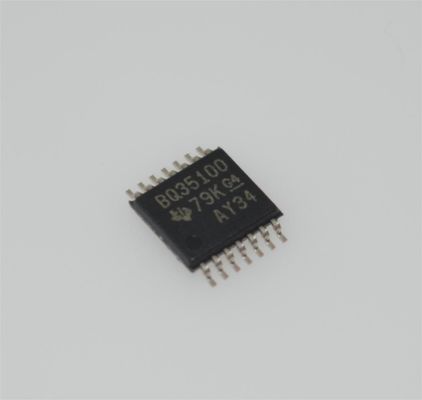

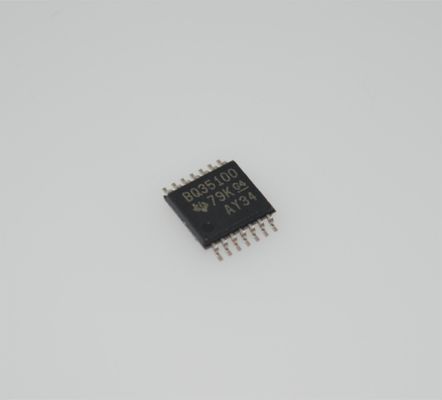

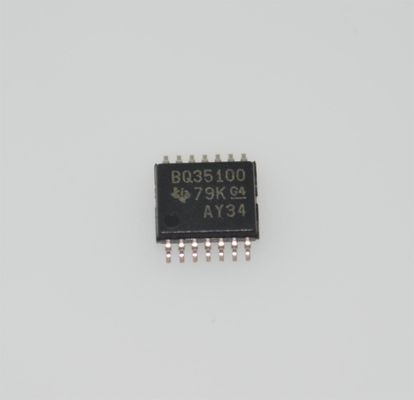

BQ35100PWR مقياس وقود البطارية 1-Cell Li-SOCl2 I2C واجهة ± 1% دقة 1.8-3.6V 14-TSSOP -40 °C إلى +85 °C

BQ35100PWR

الخصائص

• قياس الوقود وتشخيص البطارية لتطبيقات قياس التدفق تنبؤ بنهاية الخدمة أو فشل البطارية المبكر

يدعم بطاريات كيمياء ثيونيل كلوريد الليثيوم (Li-SOCl2) وثاني أكسيد الليثيوم المنغنيز (Li-MnO2)

قياسات دقيقة لجهد الكهرباء ودرجة الحرارة والتيار وعداد الكولوم التي تبلغ عن حالة البطارية وعمرها

خوارزمية حالة الصحة (SOH) لـ Li-MnO2

نهاية الخدمة (خوارزمية EOS لـ Li-SOCl2)

خوارزمية تراكم كولوم (ACC) لجميع أنواع البطارية

• استهلاك طاقة متوسط منخفض للغاية لتحقيق أقصى قدر من وقت تشغيل البطارية

تم تمكين المقياس من خلال التحديثات الدورية التي تسيطر عليها المضيف

حالة الصحة (SOH) ~ 0.06 μA

نهاية الخدمة (EOS) ~ 0.35 μA

تحديثات تشخيصية تراكم كولومب (ACC) ~ 0.3 μA

• قدرات تفاعل النظام

الاتصال المضيف I2C، توفير المعلمات البطارية والوصول إلى الحالة

‬ مقاطعة المضيف قابلة للتكوين

خيارات تسجيل بيانات معلومات البطارية للتشخيص في التشغيل وتحليل الفشل

إثبات مصداقية SHA-1 للمساعدة في منع استخدام البطارية المزيفة

التطبيقات

• Usedin primary battery systems and suitable for dynamic load and large ambient temperature change applications– Smart meters and flow meters– Door access control– Smokeand gas leak detectors– Building automation– IoT، بما في ذلك عقدة المستشعرات تعقب الأصول

• تقارير حالة البطارية وتشخيصها مع الكشف المبكر عن الفشل لأنظمة قياس تدفق

• تمديد عمر البطارية مع قياس البطارية بدقة لمستشعر الدخان، وعقدة الاستشعار، وتطبيقات تتبع الأصول

الوصف

معدل وقود البطارية BQ35100 ومراقب نهاية الخدمة يوفر قياس وقود قابلة للتكوين للغاية لبطاريات الليثيوم غير القابلة لإعادة الشحن (الأساسية) دون الحاجة إلى تفريغ القسري للبطاريةتم بناؤها بحيث لا تكون هناك حاجة إلى تحسين لتحقيق قياس دقيق،يستخدم جهاز BQ35100 خوارزميات قياس TI المختصة للحصول على خيار استبدال بطارية قديمة ببطارية جديدة.

يوفر جهاز BQ35100 نتائج دقيقة مع استهلاك طاقة متوسط منخفض للغاية حيث يمكن تحقيق أقل من 2 ميكرو أيه من خلال التحكم في المضيف عبر دبوس GAUGE ENABLE (GE).الجهاز مطلوب فقط لتكون مشحونة لفترة كافية، في نظام محدد وتيرة التحديث، لجمع البيانات وإجراء الحسابات لدعم الخوارزمية المختارة.قد يحتاج النظام النموذجي إلى تحديث مرة واحدة فقط كل 8 ساعات لأن المقياس لا يحتاج إلى تشغيل لقياس جميع نشاطات التفريغ.

وظائف قياس الوقود تستخدم الجهد، التيار،ومقاييس درجة الحرارة لتوفير بيانات حالة الصحة (SOH) ومعلومات تحذير نهاية الخدمة (EOS) حيث يمكن للمضيف قراءة البيانات المجمعة من خلال حافلة I2C 400 كيلو هرتزخيارات الوضع والبيانات المختلفة المتاحة، متوفرة أيضاً لقطع المضيف.

المعلومات

الرسم
