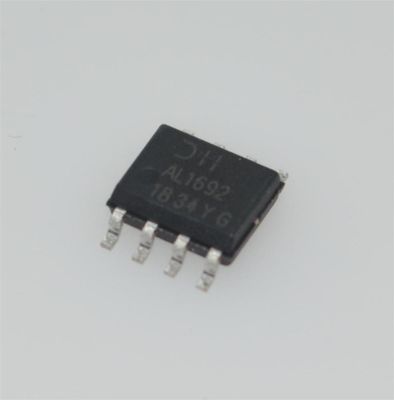

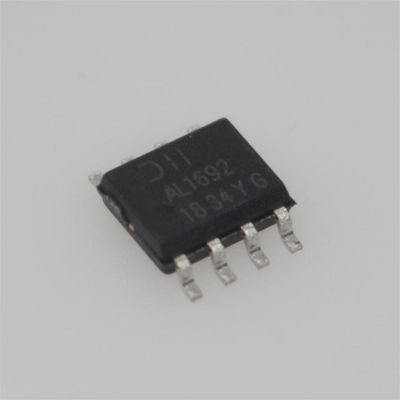

AL1692S-13 90V 0.5A LED Driver PF>0.9 SOP-8 غير قابلة للتضييق -40 °C إلى + 105 °C كفاءة عالية

AL1692S-13

الميزات

 تفاوت دقيق لاستشعار التيار: ±3%

 تيار بدء التشغيل المنخفض: 100µA نموذجي

 تيار التشغيل المنخفض: 210µA (تردد التبديل عند 4 كيلو هرتز)

 محث بملف واحد

 نطاق واسع من توافق المخفتات

 بالنسبة لطاقة وحدة التحكم، يمكنه تشغيل ما يصل إلى 25 واط

 لخيارات MOSFET: 600V/2A

 متوافق مع منحنى تعتيم NEMA SSL6

 الحماية الداخلية

 قفل الجهد المنخفض (UVLO)

 التعتيم في الحافة الأمامية (LEB)

 حماية التيار الزائد دورة بدورة (OCP)

 حماية الفتح/القصر في المخرج (OVP/OSP)

 حماية الانهيار الحراري (TFP)

 حماية درجة الحرارة الزائدة (OTP)

 حزم SO-8 (وحدة التحكم) و SO-7 (مع MOSFET)

 خالية تمامًا من الرصاص ومتوافقة تمامًا مع RoHS

 خالية من الهالوجين والأنتيمون. جهاز “أخضر”

التطبيقات

 مصابيح LED قابلة للتعتيم من التيار الكهربائي

 برامج تشغيل إمداد الطاقة LED غير المتصلة بالإنترنت

الوصف

DIODES™ AL1692 عبارة عن وحدة تحكم/برامج تشغيل LED عالية الأداء وعالية معامل القدرة والكفاءة العالية والدقة العالية للتيار لتقنية buck-boost و flyback القابلة للتعتيم لتطبيقات مصابيح LED القابلة للتعتيم بالثايرستور. توفر طوبولوجيا AL1692 تيار خرج دقيقًا عبر تنظيم الخط والحمل الواسع. يعمل تردد التبديل الواسع في وضع التوصيل الحدودي (BCM) لتسهيل تصميم واختبار EMI/EMC، لتلبية أحدث المعايير التنظيمية.

يمكن لوحدة التحكم AL1692 مع MOSFET خارجي دعم تطبيق طاقة خرج أعلى، حتى 25 واط. يدمج برنامج تشغيل LED AL1692-20C مع MOSFET 600V/2A. يمكن أن تغطي حلول منصة AL1692 كلاً من تطبيقات 120Vac و 230Vac. يحتوي AL1692 على نقطة تشغيل حماية الانهيار الحراري المدمجة لتقليل تيار الخرج تلقائيًا. تعمل ميزات الحماية الأخرى على تعزيز سلامة وموثوقية نظام إضاءة LED.

يتوافق منحنى تعتيم AL1692 مع معيار NEMA SSL6. ينطبق AL1692 على مجموعة واسعة من المخفتات، بما في ذلك المخفتات ذات الحافة الأمامية والحافة الخلفية، لتحقيق تعتيم عميق يصل إلى 1%.

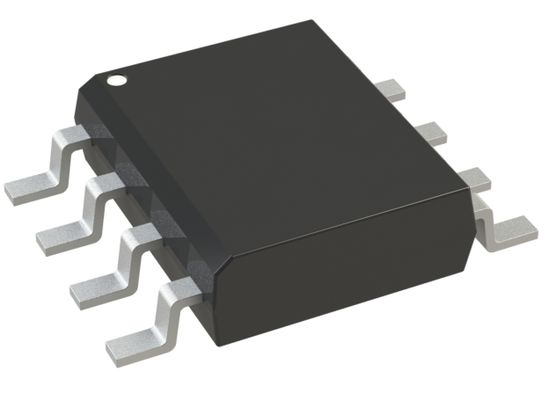

تتوفر وحدة التحكم AL1692 في حزمة SO-8. يتوفر AL1692-20C في حزمة SO-7.

معلومات

الرسم

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100%، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^


قائمة المنتجات
توفير سلسلة من المكونات الإلكترونية، ومجموعة كاملة من أشباه الموصلات، والمكونات النشطة وغير النشطة. يمكننا مساعدتك في الحصول على كل شيء لقائمة المواد الخاصة بـ PCB، باختصار، يمكنك الحصول على حل شامل هنا،


العروض بما في ذلك:
الدوائر المتكاملة، ودوائر الذاكرة المتكاملة، والصمام الثنائي، والترانزستور، والمكثف، والمقاوم، والمغير، والصمامات، وأداة التعديل والمقياس، والمحول، والبطارية، والكابل، والترحيل، والمفتاح، والموصل، والكتلة الطرفية، والبلورة والمذبذب، والمحث، والمستشعر، والمحول، وبرنامج تشغيل IGBT، وLED، وLCD، والمحول، وPCB (لوحة الدوائر المطبوعة)، وPCBA (تجميع PCB)

قوي في العلامة التجارية:
Microchip، MAX، AD، TI، ATMEL، ST، ON، NS، Intersil، Winbond، Vishay، ISSI، Infineon، NEC، FAIRCHILD، OMRON، YAGEO، TDK، إلخ
