تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع التغليف: | حقيبة شريط أنبوب صينية بكرة | درجة حرارة التشغيل: | -40 درجة مئوية ~ 125 درجة مئوية |
|---|---|---|---|
| حزمة / حالة: | WSON-8 | نوع التركيب: | SMD/SMT |
| رمز تاريخ التصنيع: | 2024+ | وظيفة: | انزل |
| إبراز: | مقرن ضوئي عالي السرعة AEC-Q101,مقرن ضوئي عالي السرعة TLP152,مقرن ضوئي عالي السرعة بعزل 5000Vrms,TLP152 High-Speed Optocoupler,5000Vrms Isolation High-Speed Optocoupler |
||
وnbsp;
الميزات
نوع منطق المخزن المؤقت (إخراج عمود الإشارة)
الحد الأقصى لتيار الذروة للإخراج: ±2.5 أمبير (كحد أقصى)
درجة حرارة التشغيل: -40 إلى 100
تيار الإمداد: 3.0 مللي أمبير (كحد أقصى)
جهد الإمداد: 10 إلى 30 فولت
تيار الإدخال العتبة: 7.5 مللي أمبير (كحد أقصى)
وقت تأخير الانتشار: tpHL = 190 نانوثانية (كحد أقصى)، tpLH = 170 نانوثانية (كحد أقصى)
حصانة عابرة للوضع المشترك: ±20 كيلو فولت/ميكرو ثانية (كحد أدنى)
جهد العزل: 3750 فولت RMS (كحد أدنى)
معايير السلامة
وnbsp; وnbsp; معتمد من UL: UL1577، ملف رقم E67349
وnbsp; وnbsp; معتمد من cUL: خدمة قبول مكونات CSA رقم 5A ملف رقم E67349
وnbsp; وnbsp; معتمد من VDE: EN60747-5-5، EN60065 أو EN60950-1 (ملاحظة 1)
وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; وnbsp; : EN62368-1 (معلق) (ملاحظة 1)
وnbsp; معتمد من CQC: GB4943.1، GB8898 مصنع تايلاند
وnbsp;
التطبيقات
• لوحات عرض البلازما (PDPs)
• العاكسات الصناعية
• برامج تشغيل بوابة MOSFET
• برامج تشغيل بوابة IGBT
وnbsp;
الوصف

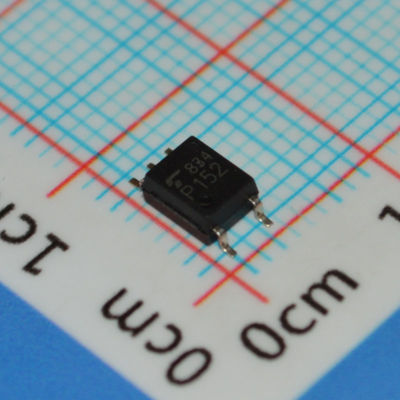

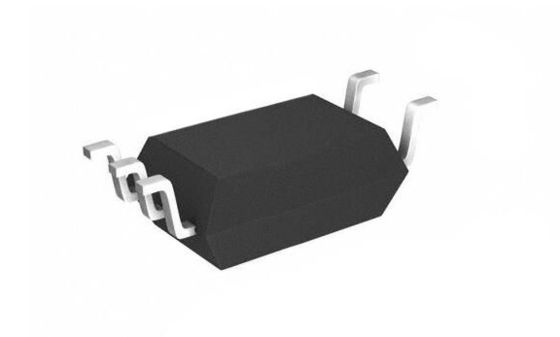

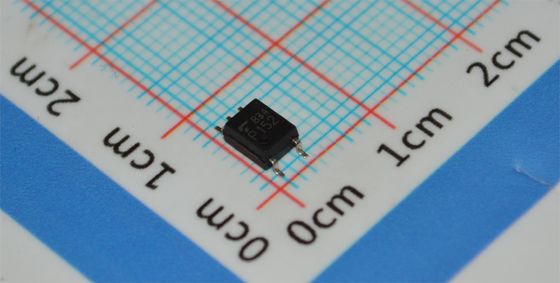

TLP152 عبارة عن موصل ضوئي في حزمة SO6 تتكون من صمام ثنائي باعث للضوء بالأشعة تحت الحمراء GaAℓAs (LED) مقترن بصريًا بشريحة IC كاشف ضوئي مدمجة عالية الكسب وعالية السرعة. تحتوي شريحة IC الكاشف الضوئي على درع داخلي لتوفير حصانة عابرة عالية للوضع المشترك تبلغ ±20 كيلو فولت/ميكرو ثانية وبالتالي حصانة ضوضاء فائقة بين دبابيس الإدخال والإخراج. يحتوي TLP152 على إخراج عمود الإشارة الذي يمكنه غرق وتوفير التيار. إنه مناسب لقيادة IGBT أو MOSFET للطاقة الصغيرة مباشرة.
وnbsp;
معلومات
|
الفئة
|
عوازل
عوازل - برامج تشغيل البوابة
|
وnbsp;
|
|
الشركة المصنعة
|
توشيبا أشباه الموصلات والتخزين
|
وnbsp;
|
|
السلسلة
|
-
|
وnbsp;
|
|
التعبئة والتغليف
|
شريط وamp; بكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
وnbsp;
وnbsp;
وnbsp;
|
|
حالة الجزء
|
نشط
|
وnbsp;
|
|
التكنولوجيا
|
الاقتران البصري
|
وnbsp;
|
|
عدد القنوات
|
1
|
وnbsp;
|
|
الجهد - العزل
|
3750 فولت RMS
|
وnbsp;
|
|
حصانة عابرة للوضع المشترك (الحد الأدنى)
|
20 كيلو فولت/ميكرو ثانية
|
وnbsp;
|
|
تأخير الانتشار tpLH / tpHL (الحد الأقصى)
|
145 نانوثانية، 165 نانوثانية
|
وnbsp;
|
|
تشويه عرض النبضة (الحد الأقصى)
|
50 نانوثانية
|
وnbsp;
|
|
وقت الارتفاع / السقوط (النموذجي)
|
18 نانوثانية، 22 نانوثانية
|
وnbsp;
|
|
التيار - الإخراج مرتفع، منخفض
|
2 أمبير، 2 أمبير
|
وnbsp;
|
|
التيار - ذروة الإخراج
|
2.5 أمبير
|
وnbsp;
|
|
الجهد - الأمامي (Vf) (النموذجي)
|
1.57 فولت
|
وnbsp;
|
|
التيار - الأمامي DC (If) (الحد الأقصى)
|
20 مللي أمبير
|
وnbsp;
|
|
الجهد - إمداد الإخراج
|
10 فولت ~ 30 فولت
|
وnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 100 درجة مئوية
|
وnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
وnbsp;
|
|
الحزمة / العلبة
|
6-SOIC (0.179andquot;، عرض 4.55 مم)، 5 أسلاك
|
وnbsp;
|
|
حزمة جهاز المورد
|
6-SO، 5 سلك
|
وnbsp;
|
|
وكالة الموافقة
|
-
|
وnbsp;
|
|
رقم المنتج الأساسي
|
TLP152
|
وnbsp;
الرسم
