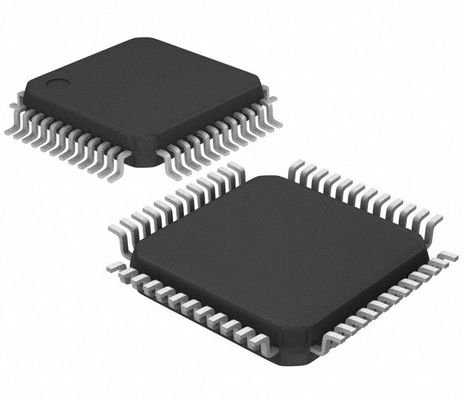

STM32F103CBT6 72MHz Cortex-M3 MCU 128KB فلاش 20KB ذاكرة الوصول العشوائي 2x12 بت ADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40 °C إلى +85 °C أداء الصناعية

STM32F103CBT6

الميزات

تتضمن تقنية ST المتطورة الحاصلة على براءة اختراع

• نواة وحدة المعالجة المركزية Arm® 32 بت Cortex®-M3

– تردد أقصى 72 ميجاهرتز، أداء 1.25 DMIPS/MHz (Dhrystone 2.1) عند الوصول إلى الذاكرة بدون حالة انتظار

– ضرب دورة واحدة وتقسيم الأجهزة

• الذكريات

– 64 أو 128 كيلو بايت من ذاكرة الفلاش

– 20 كيلو بايت من ذاكرة الوصول العشوائي الثابتة (SRAM)

• إدارة الساعة وإعادة الضبط والإمداد

– إمداد وتوصيلات الإدخال/الإخراج للتطبيق من 2.0 إلى 3.6 فولت

– كاشف الجهد القابل للبرمجة (POR و PDR و PVD)

– مذبذب بلوري من 4 إلى 16 ميجاهرتز

– RC داخلي مضبوط في المصنع 8 ميجاهرتز

– RC داخلي 40 كيلو هرتز

– PLL لساعة وحدة المعالجة المركزية

– مذبذب 32 كيلو هرتز لـ RTC مع المعايرة

• طاقة منخفضة

– أوضاع السكون والإيقاف والاستعداد

– إمداد VBAT لـ RTC وسجلات النسخ الاحتياطي

• 2x محولات A/D 12 بت، 1 µs (حتى 16 قناة)

– نطاق التحويل: 0 إلى 3.6 فولت

– إمكانية أخذ العينات والاحتفاظ المزدوجة

– مستشعر درجة الحرارة

• DMA

– وحدة تحكم DMA بـ 7 قنوات

– الأجهزة الطرفية المدعومة: المؤقتات، ADC، SPIs، I2Cs و USARTs

• ما يصل إلى 80 منفذ إدخال/إخراج سريع

– 26/37/51/80 إدخال/إخراج، كلها قابلة للتخطيط على 16 متجه مقاطعة خارجي وتقريبًا كلها متسامحة مع 5 فولت

• وضع التصحيح:

– واجهات تصحيح الأسلاك التسلسلية (SWD) و JTAG

• سبعة مؤقتات

– ثلاثة مؤقتات 16 بت، لكل منها ما يصل إلى 4 IC/OC/PWM أو عداد نبضي ومدخل مشفر تربيعي (تزايدي)

– مؤقت PWM للتحكم في المحركات 16 بت مع توليد وقت ميت وتوقف طارئ

– اثنان من مؤقتات المراقبة (مستقلة ونافذة)

– مؤقت SysTick 24 بت للعد التنازلي

• ما يصل إلى تسع واجهات اتصال

– ما يصل إلى واجهتي I2C (SMBus/PMBus®)

– ما يصل إلى ثلاثة USARTs (واجهة ISO 7816، LIN، إمكانية IrDA، التحكم في المودم)

– ما يصل إلى اثنين من SPIs (18 ميجابت/ثانية)

– واجهة CAN (2.0B نشطة)

– واجهة USB 2.0 بسرعة كاملة

• وحدة حساب CRC، معرف فريد 96 بت

• الحزم هي ECOPACK®

الوصف

تشتمل عائلة خط الأداء متوسط ​​الكثافة STM32F103xx على نواة RISC Arm® Cortex®-M3 32 بت عالية الأداء والتي تعمل بتردد 72 ميجاهرتز، وذاكرات مدمجة عالية السرعة (ذاكرة فلاش تصل إلى 128 كيلو بايت و SRAM تصل إلى 20 كيلو بايت)، ومجموعة واسعة من الإدخال/الإخراج والأجهزة الطرفية المحسنة المتصلة بحافلات APB. توفر جميع الأجهزة اثنين من ADCs 12 بت، وثلاثة مؤقتات عامة الغرض 16 بت بالإضافة إلى مؤقت PWM واحد، بالإضافة إلى واجهات اتصال قياسية ومتقدمة: ما يصل إلى اثنين من I2Cs و SPIs، وثلاثة USARTs، و USB و CAN. تعمل الأجهزة من مصدر طاقة 2.0 إلى 3.6 فولت. وهي متوفرة في نطاق درجة الحرارة من –40 إلى +85 درجة مئوية ونطاق درجة الحرارة الممتد من –40 إلى +105 درجة مئوية. تتيح مجموعة شاملة من أوضاع توفير الطاقة تصميم تطبيقات منخفضة الطاقة. تتضمن عائلة خط الأداء متوسط ​​الكثافة STM32F103xx أجهزة في ستة أنواع حزم مختلفة: من 36 سنًا إلى 100 سنًا. اعتمادًا على الجهاز المختار، يتم تضمين مجموعات مختلفة من الأجهزة الطرفية، يعطي الوصف أدناه نظرة عامة على النطاق الكامل للأجهزة الطرفية المقترحة في هذه العائلة. هذه الميزات تجعل عائلة المتحكمات الدقيقة STM32F103xx متوسطة الكثافة مناسبة لمجموعة واسعة من التطبيقات مثل محركات المحركات، والتحكم في التطبيقات، والمعدات الطبية والمحمولة، وأجهزة الكمبيوتر والأجهزة الطرفية للألعاب، ومنصات GPS، والتطبيقات الصناعية، و PLCs، والعاكسات، والطابعات، والماسحات الضوئية، وأنظمة الإنذار، وأجهزة الاتصال الداخلي بالفيديو، و HVACs.

مقدمة

يوفر هذا المستند معلومات الطلب والخصائص الميكانيكية لأجهزة التحكم الدقيقة في خط الأداء متوسط ​​الكثافة STM32F103x8 و STM32F103xB. لمزيد من التفاصيل حول عائلة STMicroelectronics STM32F103xx بأكملها، راجع القسم 2.2: التوافق الكامل في جميع أنحاء العائلة. يجب قراءة ورقة بيانات STM32F103xx متوسطة الكثافة جنبًا إلى جنب مع الدليل المرجعي STM32F10xxx منخفضة ومتوسطة وعالية الكثافة. للحصول على معلومات حول أخطاء الجهاز فيما يتعلق بورقة البيانات والدليل المرجعي، راجع ورقة أخطاء STM32F103x8/B (ES096). تتوفر ورقة الأخطاء والدليل المرجعي ودليل برمجة الفلاش على موقع STMicroelectronics على الويب www.st.com. للحصول على معلومات حول النواة Arm®(a) Cortex®-M3، راجع الدليل المرجعي الفني Cortex®-M3، المتوفر من موقع الويب www.arm.com.

معلومات

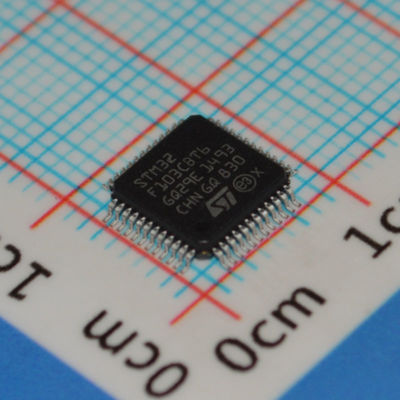

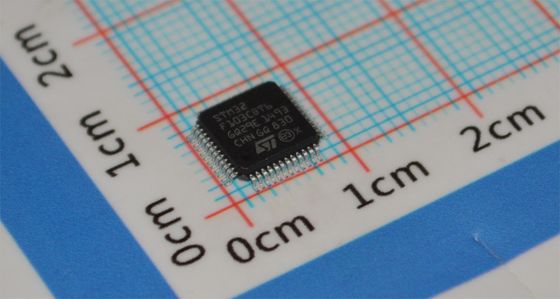

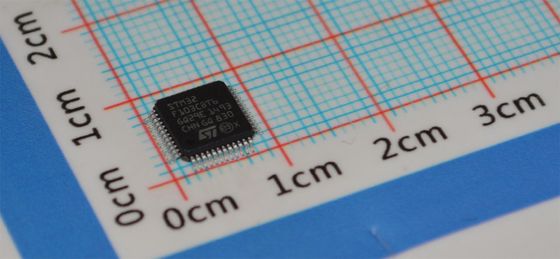

الرسم
