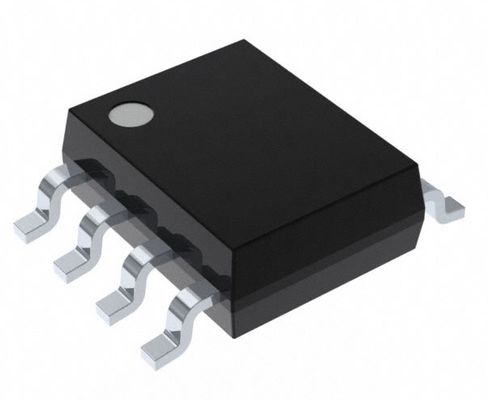

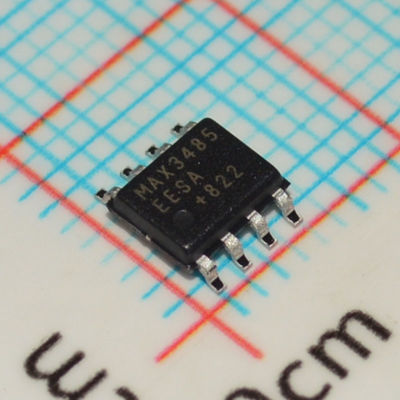

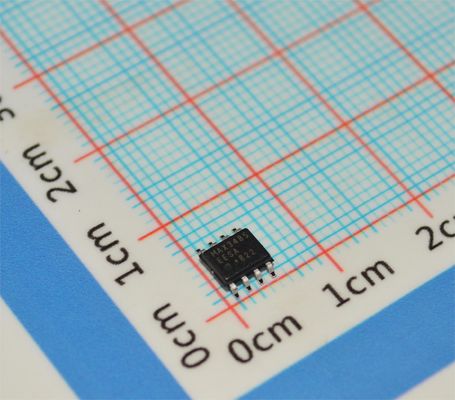

MAX3485EESA 3.3V RS-485/RS-422 جهاز استلام 10Mbps 1/8 وحدة حمولة (256 عقدة) ± 15kV ESD SOIC-8 -40°C إلى +85°C

MAX3485EESA

andnbsp;

الميزات

● حماية ESD لأطراف RS-485 I/O

andnbsp; andbull; andplusmn;15kVandmdash;نموذج جسم الإنسان

andnbsp; andbull; andplusmn;8kVandmdash;IEC 1000-4-2، تفريغ التلامس

andnbsp; andbull; andplusmn;15kVandmdash;IEC 1000-4-2، تفريغ الفجوة الهوائية

● التشغيل من مصدر +3.3 فولت واحدandmdash; لا حاجة لمضخة الشحن

● متوافق مع منطق +5 فولت

● معدل بيانات مضمون 12 ميجابت في الثانية (MAX3485E/MAX3490E/MAX3491E)

● محدود معدل التباطؤ لنقل البيانات الخالي من الأخطاء (MAX3483E/MAX3488E)

● وضع إيقاف التشغيل منخفض التيار 2 نانو أمبير (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● نطاق جهد الدخل المشترك من -7 فولت إلى +12 فولت

● إصدارات مزدوجة كاملة ونصف مزدوجة متوفرة

● تصميم دبوس 75176 القياسي للصناعة (MAX3483E/MAX3485E/MAX3486E)

● تحديد التيار والإغلاق الحراري لحماية السائق من الحمل الزائد

andnbsp;

التطبيقات

● الاتصالات

● شبكات المنطقة المحلية للتحكم الصناعي

● أجهزة الإرسال والاستقبال للتطبيقات الحساسة لـ EMI

● الشبكات الرقمية للخدمات المتكاملة

andnbsp;

الوصف العام

الأجهزة في عائلة MAX3483E (MAX3483E/MAX3485E/ MAX3486E/MAX3488E/MAX3490E/MAX3491E) هي أجهزة إرسال واستقبال محمية من ESD بجهد +3.3 فولت ومنخفضة الطاقة لـ RS-485 و RS-422. يحتوي كل جهاز على برنامج تشغيل واحد وجهاز استقبال واحد. تتميز MAX3483E و MAX3488E ببرامج تشغيل محدودة معدل التباطؤ والتي تقلل من EMI وتقلل الانعكاسات الناتجة عن الكابلات غير المنهية بشكل صحيح، مما يسمح بنقل البيانات الخالي من الأخطاء بمعدلات بيانات تصل إلى 250 كيلو بت في الثانية. ينقل MAX3486E المحدود جزئيًا بمعدل التباطؤ ما يصل إلى 2.5 ميجابت في الثانية. ينقل MAX3485E و MAX3490E و MAX3491E ما يصل إلى 12 ميجابت في الثانية.

تتميز جميع الأجهزة بحماية محسنة من التفريغ الكهروستاتيكي (ESD). تتم حماية جميع مخرجات جهاز الإرسال ومدخلات جهاز الاستقبال إلى andplusmn;15kV باستخدام تفريغ الفجوة الهوائية IEC 1000-4-2، وandplusmn;8kV باستخدام تفريغ التلامس IEC 1000-4-2، وandplusmn;15kV باستخدام نموذج جسم الإنسان.

يتم تحديد التيار القصير للدائرة الكهربائية للسائقين ويتم حمايتهم من تبديد الطاقة المفرط بواسطة دائرة الإغلاق الحراري التي تضع مخرجات السائق في حالة عالية المعاوقة. يحتوي مدخل جهاز الاستقبال على ميزة آمنة من الفشل تضمن إخراجًا منطقيًا عاليًا إذا كانت كلتا المدخلات مفتوحة الدائرة.

تتميز MAX3488E و MAX3490E و MAX3491E باتصال مزدوج كامل، بينما تم تصميم MAX3483E و MAX3485E و MAX3486E للاتصال نصف المزدوج.

andnbsp;

معلومات

andnbsp;

الرسم
