تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع التغليف: | حقيبة شريط أنبوب صينية بكرة | درجة حرارة العمل: | -40 درجة مئوية ~ 125 درجة مئوية |
|---|---|---|---|
| الحزمة / الحقيبة: | WSON-8 | نوع التثبيت: | SMD / SMT |
| كود تاريخ التصنيع: | 2024+ | الوظيفة: | انزل |
| إبراز: | LT1970CFE قوة Op Amp,LT1970CFE,TSSOP-EP قوة Op Amp,LT1970CFE,TSSOP-EP Power Op Amp |
||

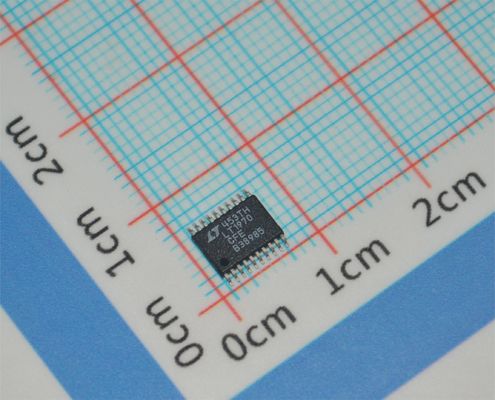

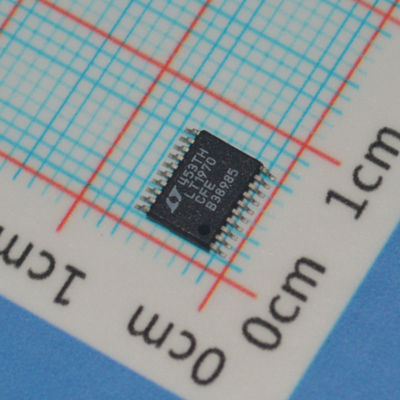

LT1970CFE
andnbsp;
الميزات
andnbsp;تيار خرج بحد أدنى 500mA
andnbsp;تعديل مستقل لحدود تيار المصدر والمصرف
andnbsp;دقة تحديد التيار بنسبة 2%
andnbsp;يعمل مع إمدادات طاقة فردية أو مقسمة
andnbsp;مدخل التحكم في الإغلاق/التمكين
andnbsp;علامات حالة المجمع المفتوح: حد تيار المصرف، حد تيار المصدر، الإغلاق الحراري
andnbsp;حد تيار آمن من الأعطال والإغلاق الحراري
andnbsp;معدل دوران 1.6 فولت/ميكروثانية
andnbsp;3.6 ميجاهرتز ناتج عرض النطاق الترددي
andnbsp;استجابة سريعة لحد التيار: عرض نطاق ترددي 2 ميجاهرتز
andnbsp;نطاق درجة الحرارة المحدد: andndash;40 درجة مئوية إلى 85 درجة مئوية
andnbsp;متوفر في حزمة TSSOP ذات 20 سنًا
andnbsp;
التطبيقات
معدات الاختبار الآلي
إمدادات الطاقة المختبرية
مشغلات المحركات
مشغل مبرد حراري كهربائي
andnbsp;
الوصف
LTandreg;1970 هو مضخم تشغيل طاقة بـ andplusmn;500mA مع تحديد دقيق للتيار يتم التحكم فيه خارجيًا. تقوم جهود التحكم المنفصلة ببرمجة عتبات استشعار حد التيار للمصدر والمصرف بدقة 2٪. يمكن تعزيز تيار الخرج عن طريق إضافة ترانزستورات طاقة خارجية.
تعمل الدائرة مع إمدادات طاقة فردية أو مقسمة من 5 فولت إلى 36 فولت إجمالي جهد الإمداد. في التشغيل العادي، يتم توصيل مراحل الإدخال والإخراج (VCC إلى V+ و VEE إلى Vandndash;). لتقليل تبديد الطاقة، من الممكن تشغيل مرحلة الإخراج (V+، Vandndash;) من قضبان جهد منخفضة مستقلة. المضخم مستقر في كسب الوحدة مع ناتج عرض نطاق ترددي 3.6 ميجاهرتز ويدور بمعدل 1.6 فولت/ميكروثانية. تعمل دوائر تحديد التيار باستجابة 2 ميجاهرتز بين مدخلات التحكم VCSRC أو VCSNK وخرج المضخم.
تشير علامات حالة المجمع المفتوح إلى تنشيط دائرة تحديد التيار، بالإضافة إلى الإغلاق الحراري للمضخم. يضع مدخل منطق التمكين المضخم في حالة خرج ذات مقاومة عالية منخفضة الطاقة عند سحبه لأسفل. يحمي الإغلاق الحراري وحد تيار ثابت بـ andplusmn;800mA الشريحة في ظل ظروف الخطأ.

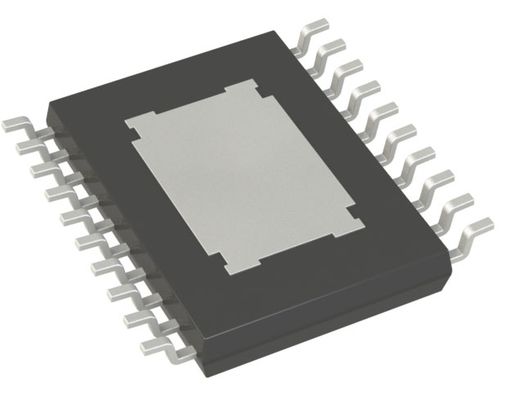

يتم تجميع LT1970 في حزمة TSSOP ذات 20 سنًا مع لوحة سفلية نحاسية موصلة حراريًا لتسهيل تبديد الحرارة.
andnbsp;
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
أنبوبandnbsp;
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع المضخم
|
|
|
|
عدد الدوائر
|
1
|
|
|
نوع الإخراج
|
-
|
|
|
معدل الدوران
|
1.6 فولت/ميكروثانية
|
|
|
ناتج عرض النطاق الترددي
|
3.6 ميجاهرتز
|
|
|
التيار - تحيز الإدخال
|
160 نانو أمبير
|
|
|
الجهد - إزاحة الإدخال
|
200 andmicro;V
|
|
|
التيار - الإمداد
|
7mA
|
|
|
الجهد - نطاق الإمداد (الحد الأدنى)
|
5 فولت
|
|
|
الجهد - نطاق الإمداد (الحد الأقصى)
|
36 فولت
|
|
|
درجة حرارة التشغيل
|
0 درجة مئوية ~ 70 درجة مئوية
|
|
|
نوع التركيب
|
تركيب سطحي
|
|
|
الحزمة / العلبة
|

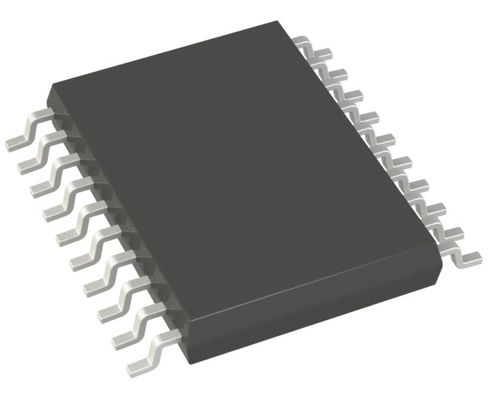

20-TSSOP (0.173", عرض 4.40 مم) وسادة مكشوفة
|
|
|
حزمة جهاز المورد
|
20-TSSOP-EP
|
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
