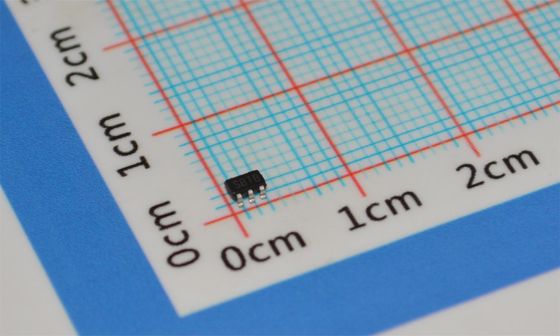

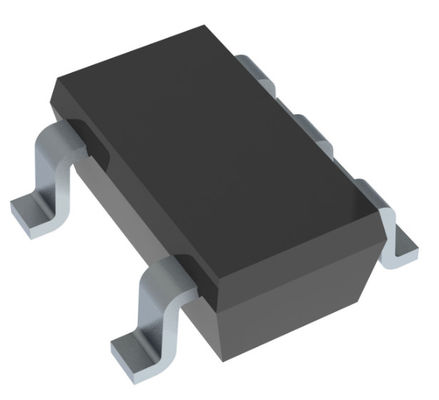

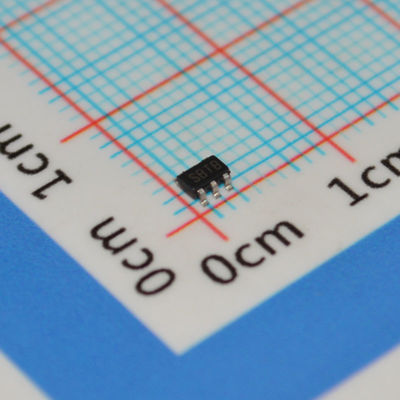

LM3671MF-ADJ 1MHz محول بوك قابل للتعديل 2.7-5.5V مدخل 600mA مخرج SOT-23-5 90% كفاءة -40°C إلى +85°C

LM3671MF-ADJ

andnbsp;

الميزات andnbsp;

andbull; 16andmicro;A تيار السكون النموذجي

andbull; 600mA قدرة التحميل القصوى

andbull; 2MHz PWM تردد التبديل الثابت (نموذجي)

andbull; تبديل تلقائي بين وضعي PFM/PWM

andbull; تقويم متزامن داخلي لتحقيق كفاءة عالية

andbull; بدء تشغيل داخلي ناعم

andbull; 0.01 andmicro;A تيار إيقاف التشغيل النموذجي

andbull; يعمل من بطارية خلية ليثيوم أيون واحدة

andbull; مطلوب فقط ثلاثة مكونات خارجية صغيرة مثبتة على السطح (ملف حث واحد، مكثفان سيراميك)

andbull; حماية من الحمل الزائد للتيار والإغلاق الحراري

andbull; متوفر بجهد خرج ثابت وإصدار قابل للتعديل

andbull; LM3671Q هو منتج بدرجة السيارات مؤهل وفقًا لمعيار AEC-Q100 Grade 1

andbull; حزم SOT-23 و 5-Bump DSBGA و 6-Pin USON

andnbsp;

التطبيقات

andbull; الهواتف المحمولة

andbull; أجهزة المساعد الرقمي الشخصي (PDAs)

andbull; مشغلات MP3

andbull; شبكة محلية لاسلكية (W-LAN)

andbull; الأجهزة المحمولة

andbull; الكاميرات الرقمية

andbull; محركات الأقراص الصلبة المحمولة

andbull; السيارات

andnbsp;

الوصف

تم تحسين محول DC-DC step-down LM3671 لتشغيل الدوائر ذات الجهد المنخفض من بطارية خلية ليثيوم أيون واحدة ومسارات جهد الإدخال من 2.7 فولت إلى 5.5 فولت. يوفر ما يصل إلى 600 مللي أمبير من تيار الحمل، عبر نطاق جهد الإدخال بأكمله. هناك العديد من خيارات خرج الجهد الثابت المختلفة المتاحة بالإضافة إلى إصدار جهد خرج قابل للتعديل يتراوح من 1.1 فولت إلى 3.3 فولت.

يوفر الجهاز ميزات وأداءً فائقين للهواتف المحمولة والأنظمة المحمولة المماثلة. يوفر التبديل الذكي التلقائي بين وضع PWM منخفض الضوضاء ووضع PFM منخفض التيار تحكمًا محسنًا في النظام. أثناء وضع PWM، يعمل الجهاز بتردد ثابت يبلغ 2 ميجاهرتز (نموذجي). يطيل وضع PFM التباطؤ عمر البطارية عن طريق تقليل تيار السكون إلى 16 andmicro;A (نموذجي) أثناء الحمل الخفيف والتشغيل الاحتياطي. يوفر التقويم المتزامن الداخلي كفاءة عالية أثناء تشغيل وضع PWM. في وضع إيقاف التشغيل، يتم إيقاف تشغيل الجهاز ويقلل استهلاك البطارية إلى 0.01 andmicro;A (نموذجي).

andnbsp;

معلومات

andnbsp;

الرسم

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100٪، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

andnbsp;

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^
