تفاصيل المنتج:
شروط الدفع والشحن:
|
| Packaging Type: | Reel Tray Tube Tape Bag | Operating Temperature: | -40°C ~ 125°C |
|---|---|---|---|
| Package / Case: | WSON-8 | Mounting Type: | SMD/SMT |
| Manufacturing Date Code: | 2024+ | Function: | Step-Down |

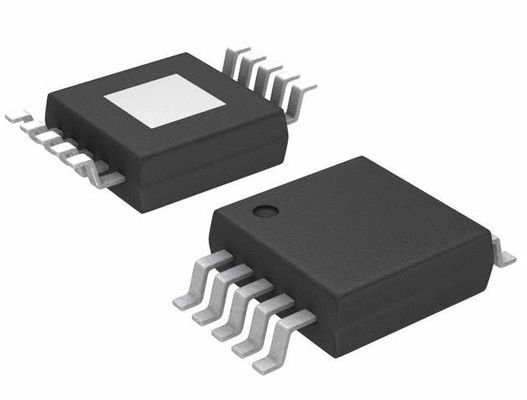

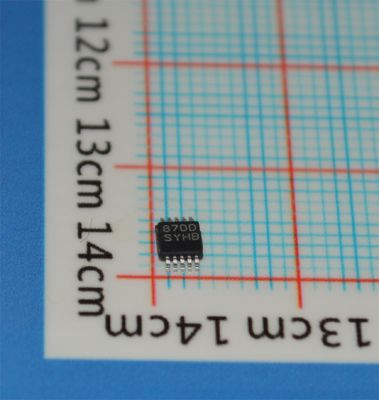

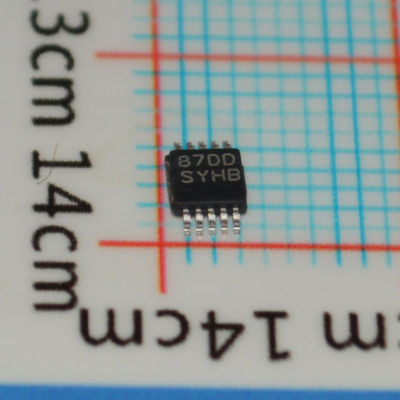

LM3409HVMY
الميزات
• LM3409-Q1 و LM3409HV-Q1 منتجات بدرجة السيارات: مؤهلة وفقًا لمعيار AEC-Q100 Grade 1
• 2-Ω، محرك بوابة MOSFET بحد أقصى 1 أمبير
• نطاق VIN: من 6 فولت إلى 42 فولت (LM3409، LM3409-Q1)
• نطاق VIN: من 6 فولت إلى 75 فولت (LM3409HV، LM3409HV Q1)
• استشعار التيار التفاضلي، عالي الجانب
• حد التيار دورة بدورة
• لا يلزم تعويض حلقة التحكم
• نطاق تعتيم PWM بنسبة 10000:1
• نطاق تعتيم تناظري بنسبة 250:1
• يدعم مكثفات الإخراج الخزفية بالكامل ومخرجات بدون مكثفات
• إيقاف التشغيل منخفض الطاقة والإيقاف الحراري
• حزمة HVSSOP ذات 10 سنون، مُحسّنة حراريًا
التطبيقات
• محرك LED
• مصدر تيار ثابت
• إضاءة السيارات
• الإضاءة العامة
الوصف
LM3409 و LM3409-Q1 و LM3409HV و LM3409HV-Q1 عبارة عن وحدات تحكم MOSFET (PFET) من نوع P لقواعد التيار الهابط (buck). وهي توفر نطاق جهد إدخال واسع، واستشعار تيار تفاضلي عالي الجانب مع جهد عتبة منخفض قابل للتعديل ووظيفة تمكين/تعطيل إخراج سريعة وحزمة HVSSOP ذات 10 سنون، مُحسّنة حراريًا. تتحد هذه الميزات لجعل عائلة أجهزة LM3409 مثالية للاستخدام كمصادر تيار ثابتة لقيادة مصابيح LED حيث يمكن تحقيق تيارات أمامية تصل إلى 5 أمبير بسهولة.
تستخدم أجهزة LM3409 التحكم في وقت الإيقاف الثابت (COFT) لتنظيم تيار ثابت دقيق دون الحاجة إلى تعويض حلقة التحكم الخارجية. من السهل تنفيذ التعتيم التناظري و PWM وينتج عنه نطاق تعتيم عالي الخطية مع نسب تباين ممتازة قابلة للتحقيق. يكمل UVLO القابل للبرمجة، والإيقاف منخفض الطاقة، والإيقاف الحراري مجموعة الميزات.
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
Texas Instruments
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT )
Digi-Reel
|
|
|
حالة الجزء
|
نشط
|
|
|
النوع
|
وحدة تحكم DC DC
|
|
|
الطوبولوجيا
|
هابط (Buck)
|
|
|
المفتاح (المفاتيح) الداخلية
|
لا
|
|
|
عدد المخرجات
|
1
|
|
|
الجهد - الإمداد (الحد الأدنى)
|
6 فولت
|
|
|
الجهد - الإمداد (الحد الأقصى)
|
75 فولت
|
|
|
الجهد - الإخراج
|
-
|
|
|
التيار - الإخراج / القناة
|
-
|
|
|
التردد
|
-
|
|
|
التعتيم
|
تناظري، PWM
|
|
|
التطبيقات
|
-
|
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TJ)
|
|
|
الدرجة
|
السيارات
|
|
|
نوع التركيب
|
التركيب السطحي
|
|
|
الحزمة / العلبة
|
10-PowerTFSOP، 10-MSOP (0.118"، عرض 3.00 مم)
|
|
|
حزمة جهاز المورد
|
10-HVSSOP
|
|
|
رقم المنتج الأساسي
|
الرسم
