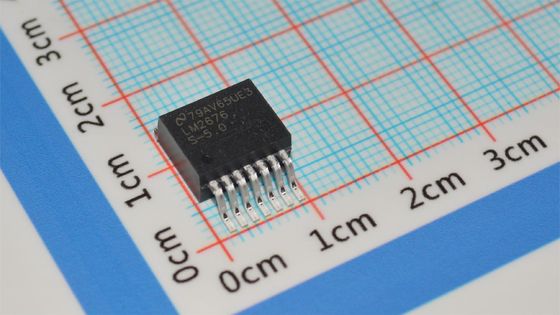

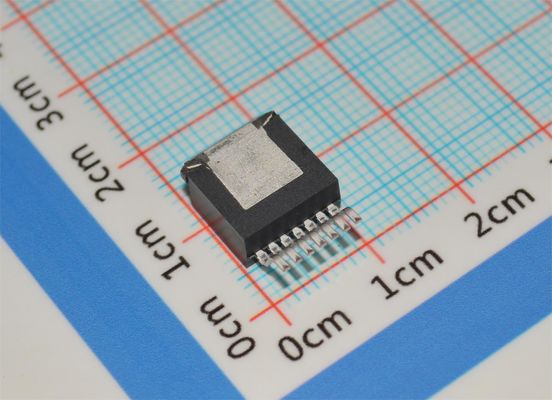

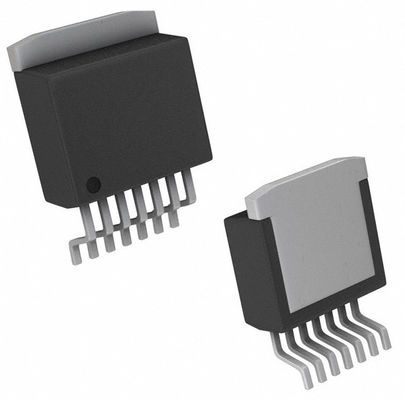

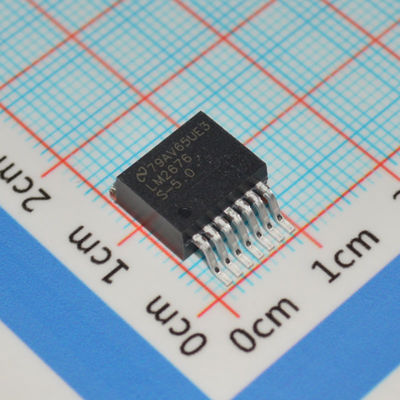

LM2676SX-5.0 5 فولت 3A محول بوك 8-40 فولت مدخل 90% كفاءة TO-263 260kHz -40°C إلى +125°C

LM2676SX-5.0

الخصائص

• منتج جديد متاح: LMR51430 محول متزامن 4.5 إلى 36 فولت، 3-A، 500 كيلو هرتز و 1.1 ميغا هرتز

• لتسريع وقت تسويقها:TM TLVM13630 3 إلى 36 فولت، 3-A، 200 كيلو هرتز إلى 2.2 ميغاهرتز وحدة الطاقة

• كفاءة تصل إلى 94%

• بسيط وسهل التصميم (باستخدام المكونات الخارجية جاهزة)

• 150-mΩ DMOS مفتاح الخروج

• إصدارات 3.3 فولت، 5 فولت، 12 فولت ثابتة ومعدلة (1.2 فولت إلى 37 فولت)

• التيار الاحتياطي 50μA عند إيقاف التشغيل

• ± 2 ٪ أقصى تسامح في الخروج في ظروف الخط الكامل والحمل

• مجموعة واسعة من فولتاج المدخل: 8 فولت إلى 40 فولت

• مذبذب داخلي من تردد ثابت 260 كيلو هرتز

• نطاق درجة حرارة تقاطع العمل من 40 إلى 125 درجة مئوية

التطبيقات

• وحدة الاتصال

• عداد الكهرباء

• لوحة تشغيل زر الاتصال

• محركات الدفع

الوصف

The LM2676 series of regulators are monolithic integrated circuits which provide all of the active functions for a step-down (buck) switching regulator capable of driving up to 3-A loads with excellent line and load regulation characteristicsيتم الحصول على كفاءة عالية (> 90٪) من خلال استخدام مفتاح طاقة DMOS ذو مقاومة ON منخفضة. تتكون السلسلة من فولتات إخراج ثابتة من 3.3 فولت ، 5 فولت ، و 12 فولت وإصدار إخراج قابل للتعديل.

ينص مفهوم محول الطاقة SIMPLE SWITCHER® على تصميم كامل باستخدام الحد الأدنى من المكونات الخارجية.أوسيلاتور التردد الثابت العالي (260 كيلو هرتز) يسمح باستخدام مكونات أصغر حجمًا جسديًامجموعة من الحوافز القياسية للاستخدام مع LM2676 متوفرة من العديد من الشركات المصنعة لتبسيط عملية التصميم إلى حد كبير.

سلسلة LM2676 لديها أيضًا إيقاف حراري مدمج ، وتقييد التيار ، وإدخال التحكم في ON و OFF الذي يمكن أن يغلق المنظم إلى حالة تأهب متينة منخفضة 50μA.يتم ضمان الجهد الخارجي إلى ± 2٪يتم التحكم في تردد الساعة ضمن نسبة تسامح ±11٪.

المعلومات

الرسم

ميزتنا:

• منتجات عالية الجودة --- عروضنا هي 100% جديدة وأصلية، ROHS
• سعر تنافسي -- قنوات شراء جيدة بسعر جيد.
• الخدمة المهنية --- اختبار جودة صارمة قبل الشحن، وخدمة مثالية بعد البيع بعد الشراء.
• المخزون الكافي مع دعم فريق الشراء القوي لدينا
• التسليم السريع --- سنقوم بشحن البضائع خلال 1-3 أيام عمل بعد تأكيد الدفع.

تأكد من تلبية احتياجاتك من جميع أنواع المكونات.^_^
