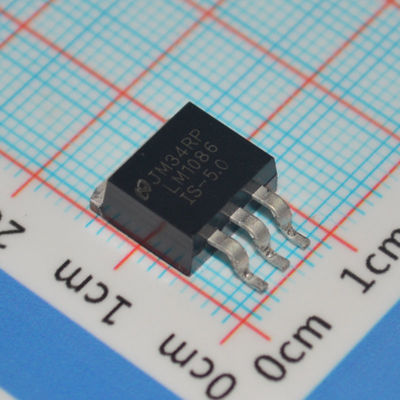

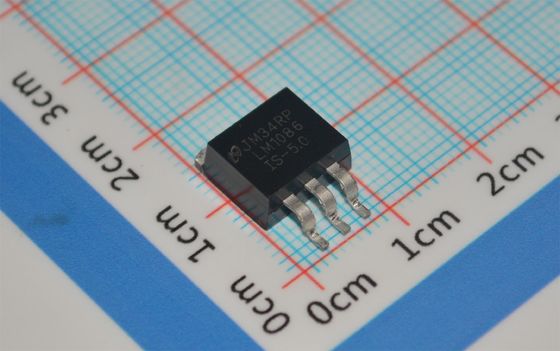

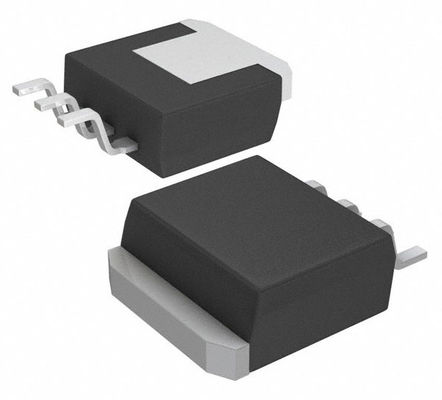

LM1086IS-5.0 منظم جهد منخفض التسرب 5 فولت 1.5 أمبير ±1% دقة، 1 فولت انخفاض الجهد TO-263 حماية حرارية -40°C إلى +125°C

LM1086IS-5.0

الميزات

• متوفر بجهد ثابت 1.8 فولت، 2.5 فولت، 3.3 فولت، 5 فولت

• متوفر بنسخة قابلة للتعديل

• تحديد التيار والحماية الحرارية

• دقة الإخراج 2%

• تيار الخرج 1.5 أمبير

• تنظيم الخط 0.015% (نموذجي)

• تنظيم الحمل 0.1% (نموذجي)

• أقصى جهد إدخال يصل إلى 29 فولت

• الحد الأدنى لجهد الخرج القابل للتعديل يصل إلى 1.25 فولت

• مستقر مع مكثف إخراج سيراميك مع ESR

• نطاق درجة الحرارة: -40 درجة مئوية إلى 125 درجة مئوية

التطبيقات

• منظمات خطية عالية الكفاءة

• شواحن البطاريات

• تنظيم ما بعد الإمدادات التبديلية

• منظمات التيار المستمر

• إمدادات المعالجات الدقيقة

• إمدادات مضخمات الصوت

• التحكم في إنذار الحريق

الوصف

LM1086 هو منظم بحد أقصى انخفاض 1.5 فولت عند تيار حمل 1.5 أمبير. الجهاز له نفس ترتيب الدبابيس مثل معيار الصناعة LM317 من TI.

مطلوب مقاومان لضبط جهد الخرج للإصدار القابل لضبط جهد الخرج من LM1086. تدمج إصدارات جهد الخرج الثابت مقاومات الضبط. عادةً، لا حاجة إلى مكثف إدخال ما لم يكن الجهاز على بعد أكثر من 6 بوصات من مكثفات مرشح الإدخال. يمكن استبدال مكثف الإخراج بالسيراميك وESR المناسب.

تتضمن دائرة LM1086 مرجع نطاق فجوة مضبوط بالزينر، وتحديد التيار، والإغلاق الحراري. نظرًا لأن منظم LM1086 يطفو ويكتشف فقط جهد الفرق بين المدخلات والمخرجات، يمكن تنظيم الإمدادات التي تبلغ عدة مئات من الفولتات طالما لم يتم تجاوز الحد الأقصى للفرق بين المدخلات والمخرجات. سيؤدي تجاوز الحد الأقصى للفرق بين المدخلات والمخرجات إلى حدوث ماس كهربائي في المخرجات. عن طريق توصيل مقاوم ثابت بين دبوس الضبط والإخراج، يمكن أيضًا استخدام LM1086 كمنظم تيار دقيق.
