| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | واقي ليثيوم أيون ±25mV,واقي ليثيوم أيون 5.5V,BQ294701DSGR واقي ليثيوم أيون لخليتين,5.5V Li-ion Protector,2-Cell Li-ion Protector BQ294701DSGR |
||
BQ294701DSGR
وandnbsp;
الميزات
وandbull; حماية من الجهد الزائد لخلايا 2 و 3 و 4 سلسلة
وandbull; مؤقت تأخير مبرمج بواسطة مكثف خارجي
وandbull; عتبة OVP مبرمجة في المصنع (نطاق العتبة من 3.85 فولت إلى 4.6 فولت)
وandbull; خيارات الإخراج: نشط مرتفع أو تصريف مفتوح نشط منخفض
وandbull; حماية من الجهد الزائد عالية الدقة: وplusmn;10 مللي فولت
وandbull; استهلاك منخفض للطاقة ICC وasymp; 1 وmicro;A (VCELL(ALL) وlt; VPROTECT)
وandbull; تيار تسرب منخفض لكل مدخل خلية وlt; 100 nA
وandbull; حجم عبوة صغير وndash; 8 سنون WSON (2.00 مم × 2.00 مم)
وandnbsp;
الوصف
عائلة BQ2947 هي جهاز مراقبة وحماية من الجهد الزائد لأنظمة حزم بطاريات Li-Ion. تتم مراقبة كل خلية بشكل مستقل بحثًا عن حالة الجهد الزائد.
في جهاز BQ2947، يتم بدء تشغيل مؤقت تأخير خارجي عند اكتشاف حالة جهد زائد على أي خلية. عند انتهاء صلاحية مؤقت التأخير، يتم تشغيل الإخراج إلى حالته النشطة (إما مرتفع أو منخفض، اعتمادًا على التكوين). تتضمن ميزة مؤقت التأخير الخارجي أيضًا القدرة على اكتشاف مكثف تأخير مفتوح أو قصير على دبوس CD، والذي سيؤدي بالمثل إلى تشغيل برنامج تشغيل الإخراج في حالة الجهد الزائد.
لإجراء اختبار أسرع لخط الإنتاج، يوفر جهاز BQ2947 وضع اختبار العميل مع وقت تأخير مخفض بمقدار 67.
وandnbsp;
معلومات
وandnbsp;
|
الفئة
|
الدوائر المتكاملة (ICs)
إدارة الطاقة (PMIC)
إدارة البطارية
|
|
|
الشركة المصنعة
|
Texas Instruments
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
شريط وamp; بكرة (TR)andnbsp;
شريط مقطوع (CTandnbsp;)
Digi-Reelandnbsp;
|
|
|
حالة الجزء
|
نشط
|
|
|
الوظيفة
|
حماية البطارية
|
|
|
كيمياء البطارية
|
أيون الليثيوم
|
|
|
عدد الخلايا
|
2 ~ 4
|
|
|
حماية من الأعطال
|
الجهد الزائد
|
|
|
الواجهة
|
-
|
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 110anddeg;C (TA)
|
|
|
نوع التركيب
|
تركيب سطحي
|
|
|

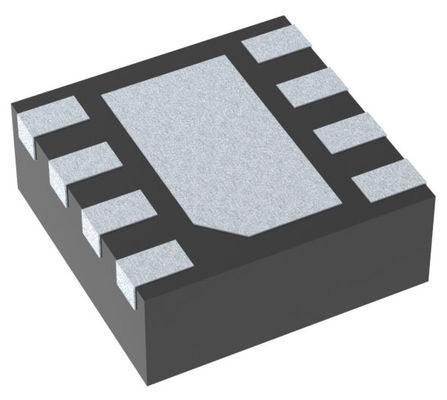

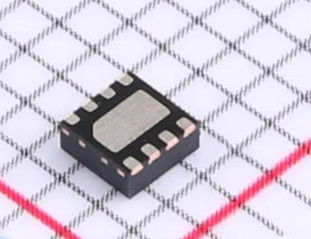

العبوة / العلبة
|
8-WFDFN وسادة مكشوفة
|
|
|
عبوة جهاز المورد
|
8-WSON (2x2)
|
|
|
رقم المنتج الأساسي
|
BQ294701
|
وandnbsp;
الرسم
