تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | عازل USB 3 فولت-5.5 فولت,عازل USB بسرعة كاملة/منخفضة,عازل USB ADUM3160BRWZ 2.5kV,Full/Low Speed USB Isolator,ADUM3160BRWZ 2.5kV USB Isolator |
||

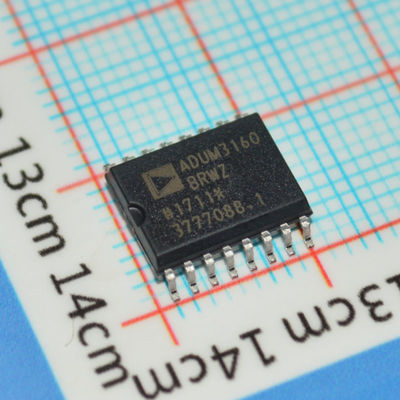

ADUM3160BRWZ
وnbsp
الخصائص
متوافق مع USB 2.0
معدل البيانات منخفضة السرعة والسرعة الكاملة: 1.5 Mbps و 12 Mbps
الاتصالات الثنائية الاتجاه
4تشغيل VBUS من 5 فولت إلى 5.5 فولت
7 mA الحد الأقصى لتيار التوريد في المقدمة عند 1.5 Mbps
8 mA الحد الأقصى لتيار التغذية في المجال العلوي عند 12 Mbps
2.3 mA الحد الأقصى لتيار التيار الوقائي
حماية القطع القصير في الأعلى
أداء ESD للدراسة 3A حسب ANSI/ESD STM5.1-2007
درجة حرارة عالية: 105 درجة مئوية
مقاومة عابرة عالية للوضع الشائع: andgt؛25 kV/andmu؛s
حزمة الهيكل العريض SOIC 16 الرصاص
متوافقة مع RoHS
مؤهلة لتطبيقات السيارات
وnbsp
وصف عام
ADuM31601 هو عازل منفذ USB مبني على تقنية Analog Devices ، Inc. ، iCouplerandreg ؛هذا المكون العزلي يوفر خصائص أداء متميزة ويتم دمجها بسهولة مع أجهزة الطرفية المتوافقة مع USB منخفضة السرعة والكاملة.
تنفذ العديد من أجهزة التحكم الدقيقة USB بحيث تقدم فقط D + و Dandminus ؛ خطوط إلى الدبابيس الخارجية.هذا أمر مرغوب فيه في كثير من الحالات لأنه يقلل من المكونات الخارجية ويبسط التصميمومع ذلك ، فإن هذا يقدم تحديات خاصة عندما يكون العزل مطلوبًا. لأن خطوط USB يجب أن تتحول بين تشغيل D + / Dandminus بنشاط.والسماح للمقاومات الخارجية لتحديد حالة الحافلة، يوفر ADuM3160 آليات للكشف عن اتجاه تدفق البيانات والتحكم في حالة مخازن الإخراج. يتم تحديد اتجاه البيانات على أساس حزمة بحزمة.
وnbsp
المعلومات
|
الفئة
|
عازلات
العازلات الرقمية
|
|
|
مفر
|
أجهزة التناظرية
|
|
|
السلسلة
|
iCouplerandreg؛
|
|
|
التعبئة
|
الأنابيب
|
|
|
حالة الجزء
|
نشط
|
|
|
التكنولوجيا
|
الارتباط المغناطيسي
|
|
|
النوع
|
USB
|
|
|
قوة معزولة
|
لا..
|
|
|
عدد القنوات
|
1
|
|
|
المدخلات - الجانب 1/ الجانب 2
|
كيف تُساعدنا؟
|
|
|
نوع القناة
|
ثنائي الاتجاه
|
|
|
الجهد - العزل
|
2500Vrms
|
|
|
الحصانة العابرة في الوضع الشائع (دقيقة)
|
25kV/andmicro؛s
|
|
|
معدل البيانات
|
12Mbps
|
|
|
تأخير الانتشار tpLH / tpHL (max)
|
70ن، 70ن
|
|
|
تشويه عرض النبض (ماكس)
|
-
|
|
|
وقت الارتفاع / السقوط (النوع)
|
20 إن، 20 إن (على الأكثر)
|
|
|
الجهد - الإمدادات
|
3 فولت ~ 5.5 فولت
|
|
|
درجة حرارة العمل
|
-40 و C ~ 105 و C
|
|
|
نوع التثبيت
|
جبل السطح
|
|
|
الحزمة / الحقيبة
|
16-SOIC (0.295andquot؛، 7.50mm العرض)
|
|
|
حزمة أجهزة المورد
|
16-SOIC
|
|
|
رقم المنتج الأساسي
|
ADUM3160
|
وnbsp
الرسم
