تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظيفة: | تصعيد ، تنحى | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| الطوبولوجيا: | دفعة باك | نوع الإخراج: | قابلة للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | مرجع جهد دقيق SOIC-8,مرجع جهد دقيق 5.0 فولت,ADR02ARZ,5.0V Precision Voltage Reference,ADR02ARZ |
||

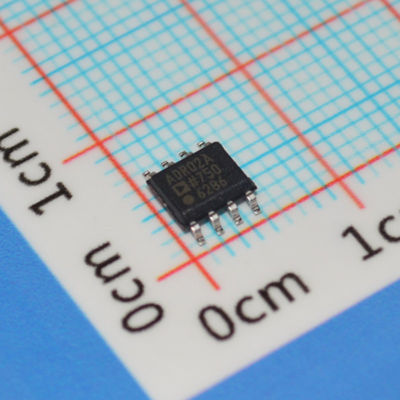

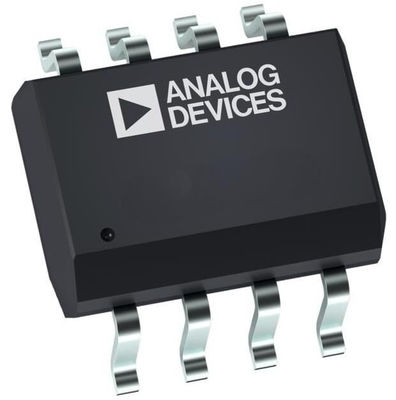

ADR02ARZ
الميزات
عبوات SC70 و TSOT فائقة الصغر
معامل درجة حرارة منخفض
8-lead SOIC: 3 جزء في المليون/°C نموذجي
5-lead SC70: 9 جزء في المليون/°C كحد أقصى
5-lead TSOT: 9 جزء في المليون/°C كحد أقصى
دقة أولية ±0.1%
لا يلزم مكثف خارجي
ضوضاء منخفضة 10 ميكرو فولت p-p، 0.1 هرتز إلى 10.0 هرتز (ADR02)
نطاق تشغيل واسع
ADR01: 12.0 فولت إلى 36.0 فولت
ADR02: 7.0 فولت إلى 36.0 فولت
ADR03: 4.5 فولت إلى 36.0 فولت
ADR06: 5.0 فولت إلى 36.0 فولت
تيار خرج مرتفع 10 مللي أمبير
نطاق درجة حرارة واسع: -40 درجة مئوية إلى +125 درجة مئوية
ADR01/ADR02/ADR03 متوافق مع دبابيس معيار الصناعة REF01/REF02/REF03
ADR01 و ADR02 و ADR03 و ADR06 SOIC (درجة A) مؤهلة
للتطبيقات في مجال السيارات
الوصف العام
تعتبر ADR01 و ADR02 و ADR03 و ADR06 مراجع جهد دقيقة 10.0 فولت و 5.0 فولت و 2.5 فولت و 3.0 فولت على التوالي، وتتميز بدقة عالية واستقرار عالٍ واستهلاك منخفض للطاقة. يتم وضع الأجهزة في عبوات SC70 و TSOT صغيرة ذات 5 أطراف، بالإضافة إلى إصدار SOIC ذي 8 أطراف. إصدار SOIC من ADR01 و ADR02 و ADR03 هو بديل مباشر1 لمعيار الصناعة REF01 و REF02 و REF03. الحجم الصغير ونطاق التشغيل الواسع يجعل مراجع ADR01 و ADR02 و ADR03 و ADR06 مناسبة تمامًا للتطبيقات العامة والمساحات المحدودة. باستخدام مخزن مؤقت خارجي وشبكة مقاومة بسيطة، يمكن استخدام دبوس TEMP لاستشعار درجة الحرارة والتقريب. يتم توفير دبوس TRIM على الأجهزة لإجراء تعديل دقيق لجهد الخرج.
تعتبر ADR01 و ADR02 و ADR03 و ADR06 مراجع جهد صغيرة ومنخفضة الانحراف توفر جهد خرج مستقرًا من نطاق جهد إمداد واسع. تتوفر الأجهزة في عبوات SC70 و TSOT ذات 5 أطراف وعبوة SOIC ذات 8 أطراف مع اختيارات من الدرجة A و B و C. يتم تحديد جميع الأجهزة على نطاق درجة الحرارة الصناعية الممتد (-40 درجة مئوية إلى +125 درجة مئوية). تم تأهيل درجة A من ADR01 و ADR02 و ADR03 و ADR06 في 8-lead SOIC للتطبيقات في مجال السيارات.
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
Analog Devices Inc.
|
|
|
سلسلة
|
-
|
|
|
التعبئة والتغليف
|
أنبوب
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع المرجع
|
سلسلة
|
|
|
نوع الإخراج
|
ثابت
|
|
|
الجهد - الإخراج (الحد الأدنى/الثابت)
|
5 فولت
|
|
|
التيار - الإخراج
|
10 مللي أمبير
|
|
|
التسامح
|
±0.1%
|
|
|
معامل درجة الحرارة
|
10 جزء في المليون/°C
|
|
|
الضوضاء - 0.1 هرتز إلى 10 هرتز
|
10 ميكرو فولت p-p
|
|
|
الضوضاء - 10 هرتز إلى 10 كيلو هرتز
|
-
|
|
|
الجهد - الإدخال
|
7 فولت ~ 36 فولت
|
|
|
التيار - الإمداد
|
1 مللي أمبير
|
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TA)
|
|
|
نوع التركيب
|
تركيب سطحي
|
|
|
العبوة / العلبة
|
8-SOIC (0.154", عرض 3.90 مم)
|
|
|
عبوة جهاز المورد
|
8-SOIC
|
|
|
رقم المنتج الأساسي
|
الرسم
